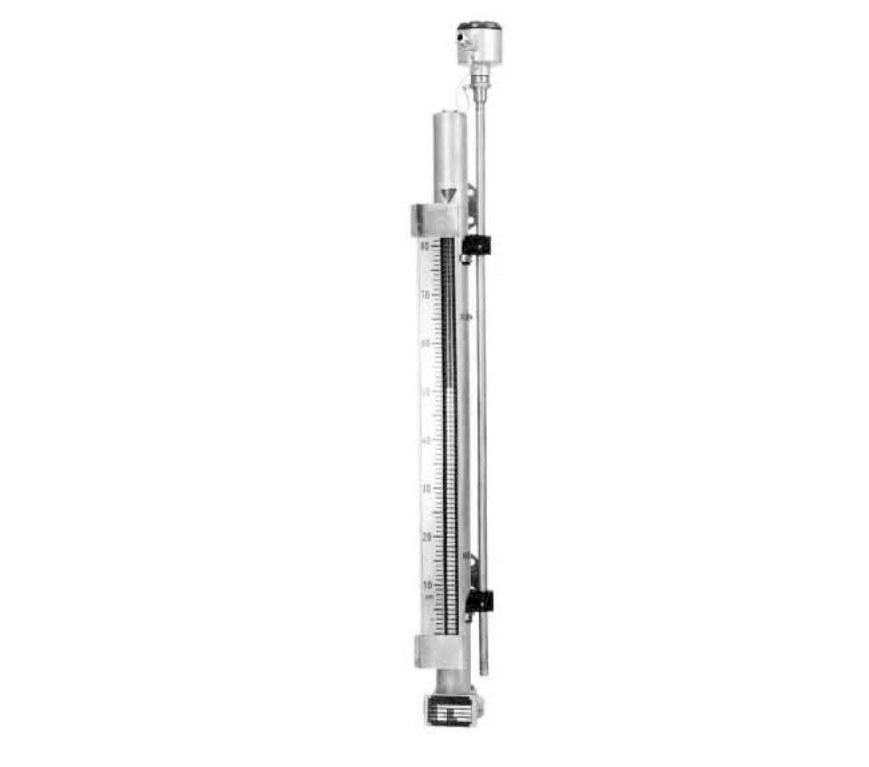

ZT-UFDYZ 顶装(底装)远传型磁性翻板液位计

一、产品概述
ZT-UFDYZ 顶装(底装)远传型磁性翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品，具有现场指示清晰又能远传控制等优点。该产品能广泛应用于 石油化工、化肥、医药、船舶、军亭等行业中的各种塔、罐、槽及球形容器上的液位指示。

二、主要技术指标
●量程范围(mm):300~6000
●介质密度(g/cm³):0.5~2
●工作温度(℃):-40~350
●压力等级(MPa):≤32
●测量精度(mm):≤±10
三、工作原理

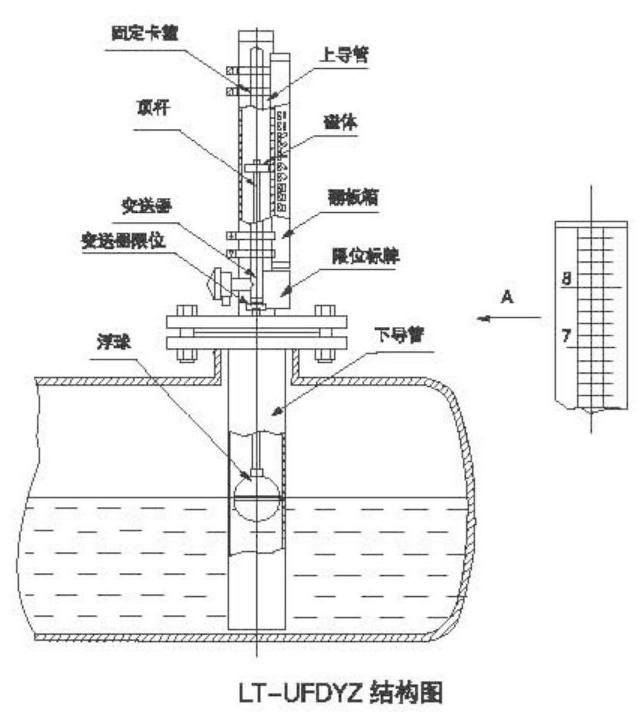

该产品由本体(由上、下导管组成),翻板箱(由红、 白双色磁性小翻板等组成),浮子(由磁体、顶杆、浮筒组成) 等组成，其结构如图所示，工作原理为：容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变 化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本外的翻板翻动并用红，白颜色来指示液位高度。

四、产品特点
●在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
●适用于粘度较大的液体介质
●显示器的观察方向可任意改变
●其他特点和UFZ 特点相同
五 、选用须知
●防腐型公称压力≤1.0MPa。
●液位计有一定宣区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移到实际值)。
●液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
●安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97) 制造。
六、安装使用和维护
●液位计护导管和主体导管必须保持垂直
●连杆不能弯曲，必须挺直插入
●安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。

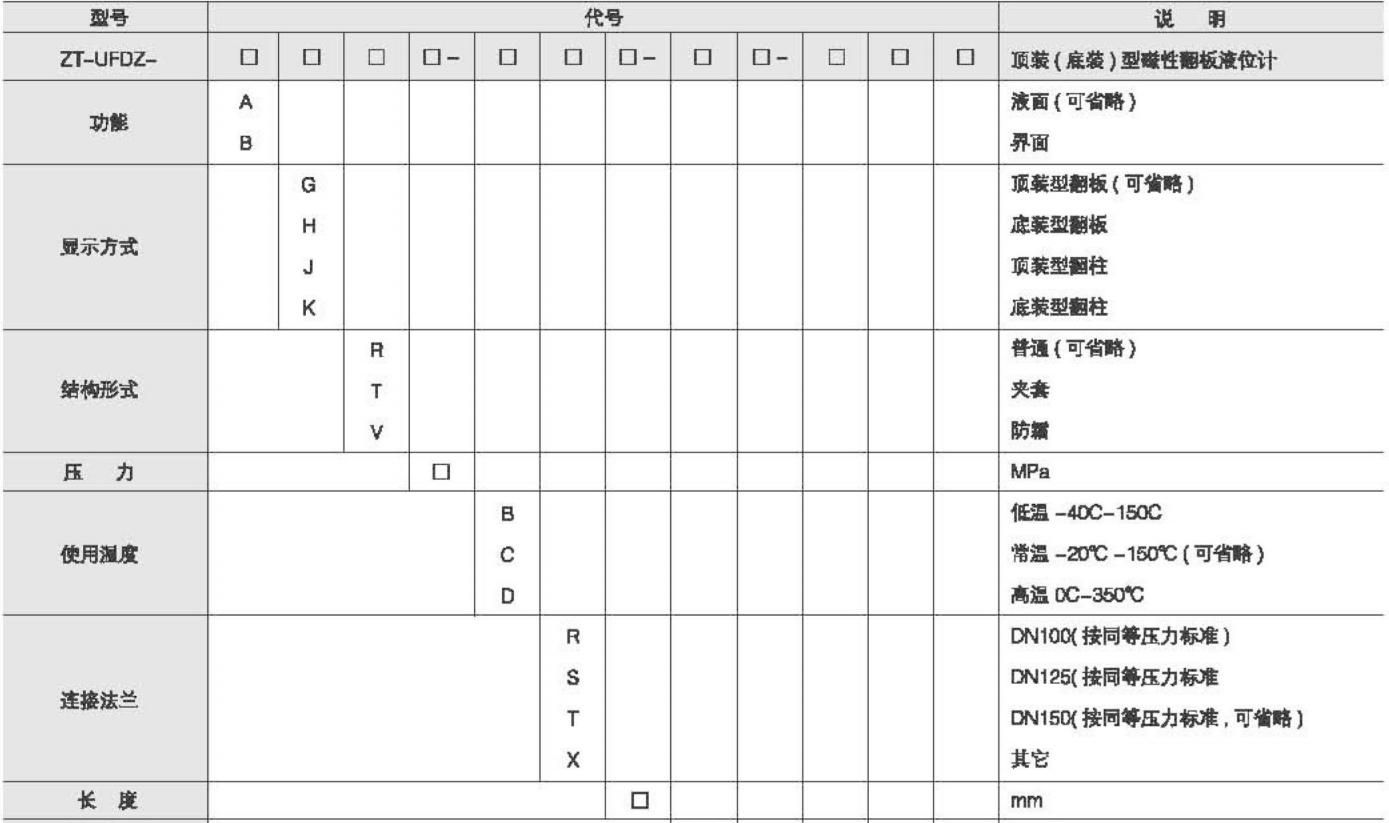

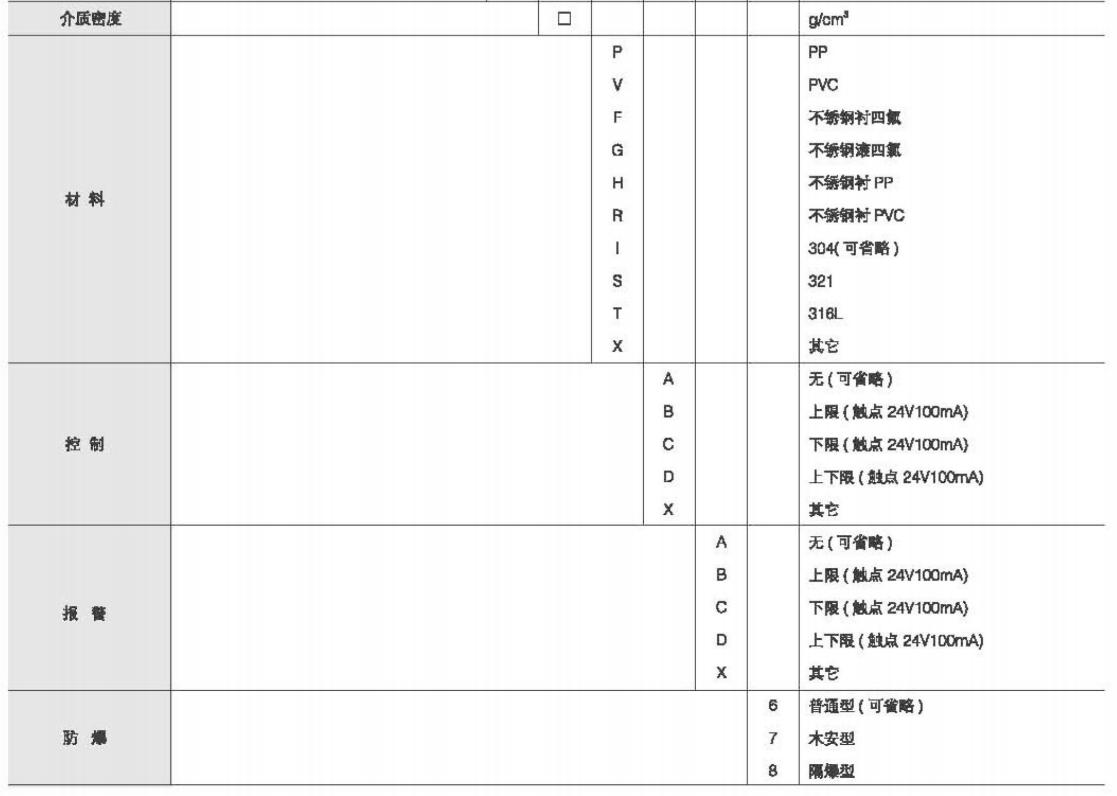

七、产品选型表
